PE鋼絲網(wǎng)骨架塑料復合管是以高強度鋼絲和聚乙烯塑料為原材料，以纏繞成型的高繩度鋼絲為芯層，以高密度聚乙烯塑料為內(nèi)、外層 ，形成整體管壁的一種新型復合結(jié)構(gòu)管材。復合管加入鋼絲增強網(wǎng)，不但在管材耐壓能力上比PE實壁管有了很大的提高，同時還保留了PE實壁管優(yōu)異的耐腐蝕性、無水垢等特點。其增強體被包覆在連續(xù)熱熔性塑料之中，保證了鋼絲與外界的隔離，使得鋼絲的使用壽命更長久，保證管材長久的耐幫性能。
鋼絲網(wǎng)骨架聚乙烯復合管不但具有防腐、不結(jié)垢 、光滑低阻、保溫不結(jié)蠟、耐磨、質(zhì)量輕等塑料管的共同特點，而且其獨特的結(jié)構(gòu)還造就了如下特點：
（1） 抗蠕變性能好，持久機械強度高
由于塑料在常溫及應力作用下會發(fā)生蠕變，在較高持久應力作用下會發(fā)生脆性斷裂，因此純塑料管材的許用應力及承壓能力很低（一般在1.0Mpa以內(nèi)）。而鋼材的機械強度約是熱塑性塑料的10倍左右，且在塑料的使用溫度范圍內(nèi)十分穩(wěn)定不發(fā)生蠕變。將網(wǎng)狀鋼絲骨架與塑料復合后，鋼絲網(wǎng)骨架可有效地約束塑料的蠕變，使塑料本身的持久強度也大大地提高。因此鋼絲網(wǎng)骨架聚乙烯復合管材的許用應力比塑料管材提高了一倍。
（2） 耐溫性能好
塑料管材的強度在其使用溫度范圍內(nèi)一般隨溫度提高而降低，溫度每提高10℃其強度約降低10%以上。由于鋼絲網(wǎng)骨架聚乙烯復合管強度約 2/3是由鋼絲網(wǎng)狀骨架所承擔，所以其強度隨使用溫度的提高而降低的程度低于任何一種純塑料管。實驗結(jié)果表明每提高10℃，鋼絲網(wǎng)骨架聚乙烯復合管強度降低在5%以下。
（3） 剛性、耐沖擊性好、尺寸穩(wěn)定性好，又有適度柔性，剛?cè)嵯酀?br /> 鋼的彈性模量通常是高密度聚乙烯彈性模量的200倍左右，由于鋼絲網(wǎng)骨架的加強作用使鋼絲網(wǎng)骨架聚乙烯復合管的剛性、耐沖擊性及尺寸穩(wěn)定性優(yōu)于任何一種純塑料管材。同時由于網(wǎng)狀鋼骨架本身又是一種柔性結(jié)構(gòu)，從而使復合管在軸向上也有一定柔性。因此該管材具有剛、柔結(jié)合的特點，在裝卸、運輸、安裝的適應性及運行的可靠性方面均表現(xiàn)優(yōu)異。地上安裝可節(jié)省支座數(shù)量，成本低；地下安裝可有效承受由于沉降、滑移、車輛等造成的突發(fā)性沖擊載荷。小口徑管材可適當彎曲，隨地勢起伏布置或蛇形布置，節(jié)省管件。
（4） 熱膨脹系數(shù)小
由于塑料管用鋼絲線膨脹系數(shù)為10.6～12.2×10-6（1/℃），純塑料管材線膨脹系數(shù)為170×10-6（1/℃），鋼絲網(wǎng)骨架聚乙烯復合管在網(wǎng)狀鋼骨架的約束下，復合管材的熱膨脹性大大改善，低于任何一種常用的塑料管材，通過測試，鋼絲網(wǎng)骨架聚乙烯復合管線膨脹系數(shù)為35.4～35.9×10-6（1/℃），僅是普通碳鋼管材3～3.4倍。實驗結(jié)果表明，埋地安裝時一般可不用熱補償裝置，管材采用蜿蜒狀鋪設即可起到吸收（或釋放）的作用，從而使安裝成本降低。
（5） 不會發(fā)生快速開裂
純塑料管特別是大口徑純塑料管在低溫時持久環(huán)向應力的作用下，易產(chǎn)生由局部缺陷、應力集中造成的快速開裂（瞬間幾百米到千米以上），因此目前國際上對管材塑料的抗快速開裂性能提出了很高的要求，而低碳鋼不存在脆性斷裂問題，鋼網(wǎng)的存在使塑料的變形及應力均不會達到使其產(chǎn)生快速開裂的臨界點。因此從理論上講鋼絲網(wǎng)骨架聚乙烯復合管不存在快速開裂。
（6） 鋼、塑兩種材料復合均勻可靠
目前市場上的鋼塑復合管由于鋼、塑之間的復合面是連續(xù)規(guī)則的接口,長期使用在交變應力的作用下易脫層，導致連接處泄漏，內(nèi)部出現(xiàn)瓶頸狀收縮，堵塞而失敗。與其相比鋼絲網(wǎng)骨架聚乙烯復合管是網(wǎng)狀結(jié)構(gòu)通過專門的熱熔膠（改性HDPE)使塑料與鋼絲網(wǎng)緊密結(jié)合且渾然一體。兩種材料互相約束力大而均勻，應力集中小。
（7） 雙面防腐
鋼絲網(wǎng)骨架通過專用熱熔膠層復合在塑料之中，管材內(nèi)外表面具有相同防腐性能，耐磨，內(nèi)壁光滑輸送阻力小，不結(jié)垢，不結(jié)蠟，節(jié)能效果明顯，用于埋地輸送及有腐蝕性環(huán)境條件下更加經(jīng)濟方便。
（8） 自示蹤性好
由于鋼絲網(wǎng)骨架的存在，使埋入地下的鋼絲網(wǎng)骨架聚乙烯復合管可以用通常的磁性探測的辦法尋找定位，避免由于其它挖掘工程而造成的破壞。而這種破壞是純塑管及其它非金屬管產(chǎn)生最多的破壞。
（9） 產(chǎn)品結(jié)構(gòu)性能調(diào)整方便靈活
可以通過改變鋼絲直徑、網(wǎng)間距、塑料層厚度、塑料和種類來調(diào)整產(chǎn)品的結(jié)構(gòu)與性能，以滿足不同的耐壓、耐溫、防腐要求。
（10） 專用電熔接頭，品種多樣，安裝十分快捷可靠
鋼絲網(wǎng)骨架聚乙烯復合管的連接采用電熱熔連接和法蘭連接兩種方式。電熱熔連接是將復合管插到電熱熔管件中，對預埋在管件內(nèi)表面的電熱絲通電使其發(fā)熱 。先使管件內(nèi)表面熔化而產(chǎn)生熔體，熔體膨脹并充滿管材管件的間隙，直至管材外表面也產(chǎn)生熔體，兩種熔體互相熔融在一起，冷卻成型后，管材與管件緊密連接為一體


應用范圍
●市政工程：城市給水、熱網(wǎng)回水、煤氣、天然氣輸送管道。
●化學工程：酸、堿、鹽制造業(yè)、石化、化肥、制藥、化學、橡塑等行業(yè)輸送腐蝕性氣體、液體、固體粉末的工藝管及排放管。
●油田氣田：含油污水、氣田污水、油氣混合物，二、三次采油集輸工藝用管。
●熱電工程：工藝用水、回水輸送、除塵、廢渣等輸送管道。
●冶金礦山：有色金屬冶煉中的腐蝕介質(zhì)輸送和礦漿、尾礦工藝用管。
●高速公路：埋地排水管、電纜輸導管
●海洋工程：海水輸送、海底管線及光（電）纜導管等。
●船舶制造：船舶污水管、排水管、壓艙水管、通風管
.

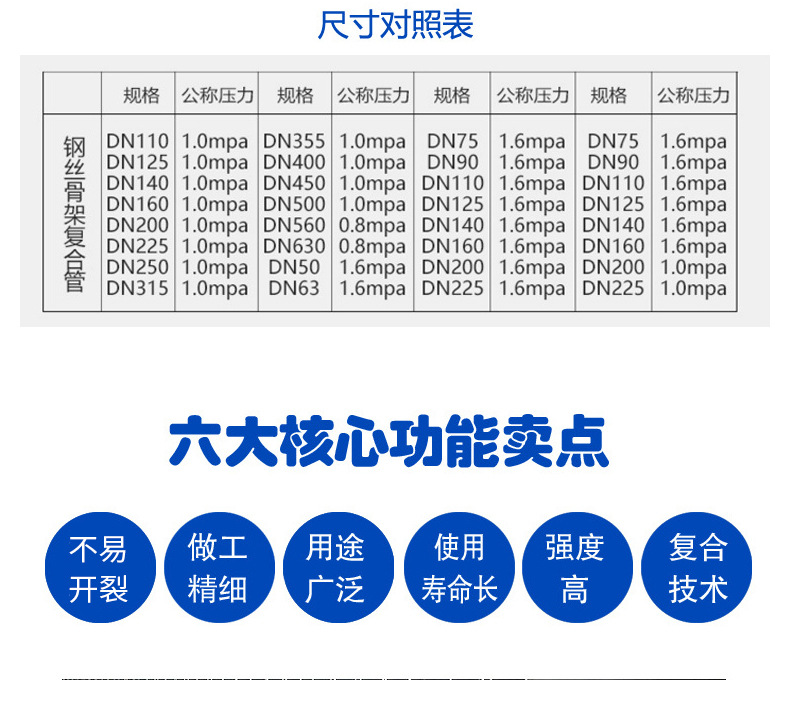

PE鋼絲網(wǎng)骨架公稱壓力表

公稱外經(jīng)（dn）/mm		公稱壓力/MPa
		0.8	1.0	1.25	1.6	2.0	2.5	3.5
基本尺寸	極限偏差	公稱壁厚en及極限偏差/mm
50	0				4.50	5.00	5.50	5.50
63	0				4.50	5.00	5.50	5.50
75	0				5.00	5.00	5.50	6.00
90	0				5.50	5.50	5.50	6.00
110	0		5.50	5.50	7.00	7.00	7.50	8.50
140	0		5.50	5.50	8.00	8.50	9.00	9.50
160	0		6.00	6.00	9.00	9.50	10.00	10.50
200	0		6.00	6.00	9.50	10.50	11.00	12.50
225	0		8.00	8.00	10.00	10.50	11.00
250	0	8.00	10.50	10.50	12.50	12.00	12.50
315	0	9.50	11.50	11.50	13.00	13.00
355	0	10.00	12.00	12.00	14.00
400	0	10.50	12.50	12.50	15.00
450	0	11.50	13.50	13.50	16.00
500	0	12.50	15.50	15.50	18.00
560	0	17.00	20.00
630	0	20.00	23.00
